車用鈦酸鋰 (LTO) 致命缺點解析：為何 5 串過充、6 串充不飽？

問題核心：車用發電機的充電電壓

多數汽機車的發電機在運作時會輸出 13.5V～14.4V 左右的電壓，這是為了對鉛酸電池進行浮充或補電。

鈦酸鋰串數與電壓對應

電壓規格來源：東芝原廠模組規格表

致命傷之一：電壓不匹配的硬傷（5 串過充、6 串充不飽）

在車用發電機的充電特性下，LTO 電芯面臨著極為尷尬的電壓適配難題，這導致了「5 串過充、6 串充不飽」的兩難局面。

1. 為什麼 5 串會過充？

• 發電機輸出 13.5V～14.4V，除以 5 顆 = 每顆 2.7V～2.88V
• 最低 13.5V 即達電壓上限 ，行駛中全程過充
• 長期過壓充電會導致：
  • 容量嚴重衰減（但致命的是：此時內阻幾乎不會變化）
  • 氣體膨脹與結構變形
• 若賣家聲稱可大於 2.7V 充電，務必請他提供 東芝電芯規格表 佐證。

2. 為什麼 6 串會充不飽？

• 發電機最多輸出 14.4V，除以 6 顆 = 每顆 2.4V
• 2.4V 只是 標稱電壓，遠低於建議充電的 2.7V
• 充電的本質是「用外部電源逆轉化學反應」，需要施加比電池自然輸出還高的電壓
• 電壓不夠高，就沒有足夠的推力去改變電池內部的化學狀態

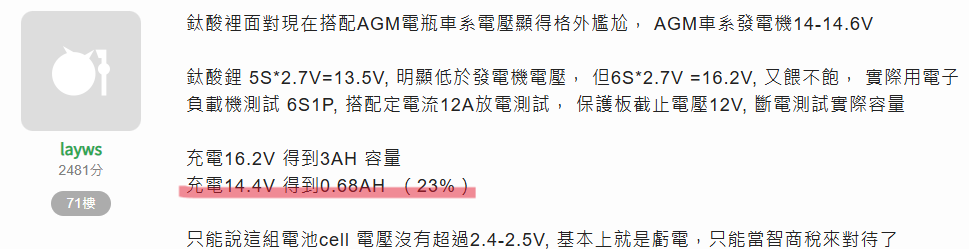

結果可能造成：

• 可用容量僅 30% ⬇️
• 極化現象加重

致命傷之二：溫度上限（電芯不得超過 55°C）

LTO 電池除了電壓匹配難題，還有嚴格的溫度限制。東芝規格表顯示：

• 環境溫度：-30°C～45°C（Type 1-23）、-30°C～50°C（Type 4-23）
• 電芯溫度：充放電時不可超過 55°C

為何不適合汽車啟動？

1. 引擎室高溫：運作時常達 70°C～80°C，遠超電芯上限。
2. 鼓包風險：高溫加速產氣，二手電芯更易膨脹變形。
3. 壽命急速衰減：長期超過 55°C，循環壽命形同虛設。

建議：若要在車上使用，必須移至車室或後車廂，並設計良好散熱隔熱。直接放在引擎室等於讓電池慢性自毀。

致命傷之三：超高 CCA 與內阻的數據假象

許多 DIY 玩家在測試鈦酸鋰電芯時，常被兩組漂亮數據欺騙：超高的 CCA（冷啟動電流） 與 極低的 1kHz 交流內阻。許多人以為自己挖到寶，但這其實是嚴重的認知盲點。

1. 漂亮的 CCA 與內阻數據，其實是「假的」

首先，鋰電池的內阻不等於實際放電能力。以 東芝鈦酸鋰官方規格表 為例，其放電倍率其實只有 20C，用傳統儀器測出超高 CCA 在實務上毫無意義（可進一步參考：為何測量鋰電池的 CCA 毫無意義）。

更致命的是 LTO 的獨特電化學特性（零應變材料且不易生成傳統 SEI 膜），導致它在老化初期或內部產氣時，歐姆內阻的變化並不明顯。市售常見的 1kHz 內阻儀只能測到靜態交流阻抗，因此不論這顆二手電芯的可用容量已經衰減、還是內部開始嚴重脹氣，量出來的內阻數據往往依然非常漂亮，極具欺騙性。

2. 淘汰品的真面目：容量已衰減、內阻卻看似健康的「偽裝者」

工業模組廠之所以淘汰這些電池，是因為內部的專業系統監控到「實際 Ah 容量衰減」與「自放電極其嚴重（放著沒用電壓自己狂跌）」。

當這些到了壽命終點（EOL）的報廢品拆機流入二手市場後，因為「內阻變化不明顯、極具欺騙性」的特性，便成了完美的偽裝者。一般玩家如果缺乏專業設備去進行長達十幾小時的「滿充滿放實際容量檢測」，僅靠內阻儀篩選，絕對無法辨識。

3. 隱藏陷阱：容量小導致循環耗損加倍

除了老化測不出來，LTO 還有硬傷：

• 能量密度極低：同體積下，鈦酸鋰的容量不到磷酸鐵鋰（LFP）的一半。
• 循環損耗極快：因為容量小，每次充放電的循環消耗比例相對變高，導致壽命衰退的速度加倍。

結論： 鈦酸鋰號稱的超長壽命，是建立在「全新電芯」的前提下。目前市場上流動的多是工業報廢拆機品，在能量密度低、循環損耗高的先天劣勢下，玩家若只看內阻或 CCA 盲目買單，最後到手的實際壽命與性能，往往還不如一組全新的磷酸鐵鋰（LFP）。

比較目前市場常見電池

建議：若你正在選擇鈦酸鋰電池作為車用啟動用途，請務必確認串數與充電電壓是否匹配，並了解市售二手電芯「只掉容量、不漲內阻」的假健康特性。要求廠商提供電芯真實的放電容量測試報告，遠比看著內阻儀上的數字自我安慰更重要。
